作者： P. Chanel & J. Doering

Hydraulics Research & Testing Facility , University of Manitoba

加拿大 Manitoba 大学 水力学研究与试验设备室 (HRTF) 成立 1995 年，由 Manitoba Hydro 公司以及加拿大自然科学与工程研究委员会（ NSERC ）、 Manitoba 省以及 Manitoba 大学资助成立。实验室拥有大量水力学研究设备、器材和人员，除了提供水力学应用与基础理论研究外，还承担相关的研究项目以及大量的产品试验。

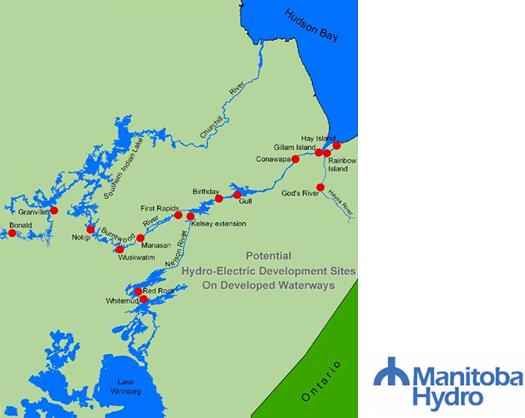

Manitoba Hydro 公司拥有 14 个水力发电模组，预计总的发电量可达 5000 MW 。

本篇研究目的：利用 FLOW-3D 研究溢洪道的设计与评估，以及数值模拟结果与实验相互对比。

溢洪道的数值模型与实验模型

利用 FLOW-3D 对下列三个溢洪道模型进行分析及评估

•  Wuskwatim (P/Hd = 0.9)

•  Limestone (P/Hd = 1.4)

•  Conawapa (P/Hd = 1.8)

• P/Hd affects C in

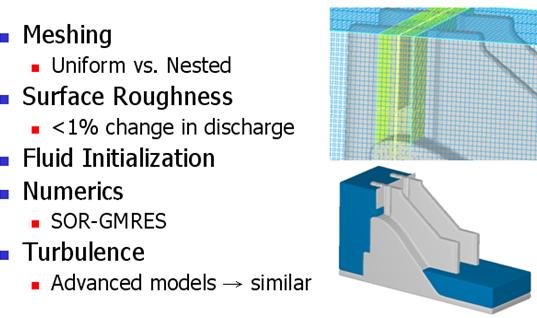

模型设定

Case1, Wuskwatim Generating Station (206 MW)

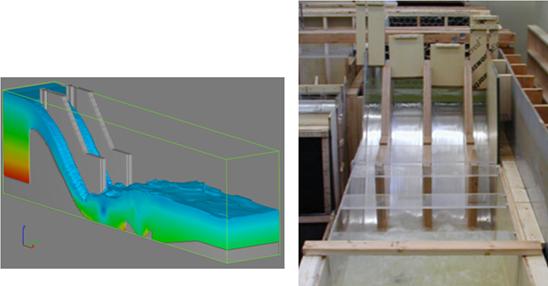

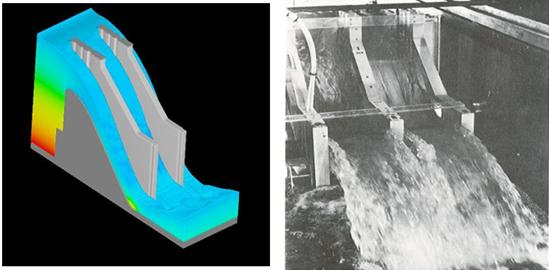

水工模型 / CAD 几何 / FLOW-3D 网格

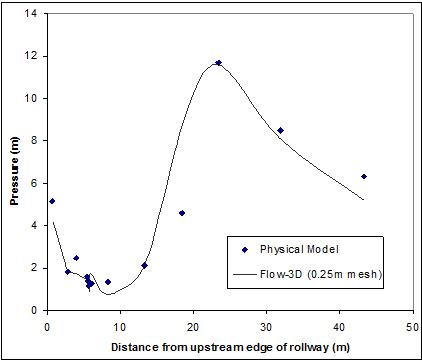

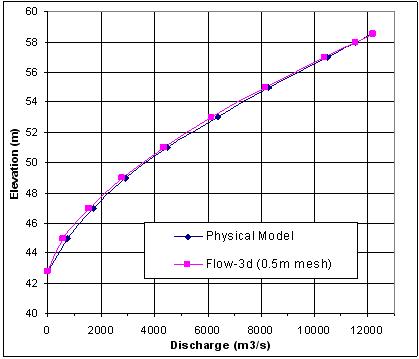

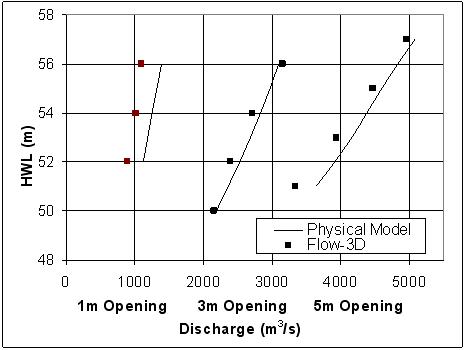

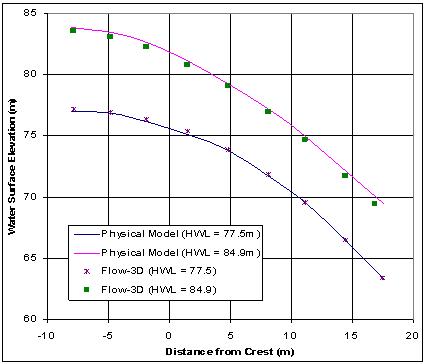

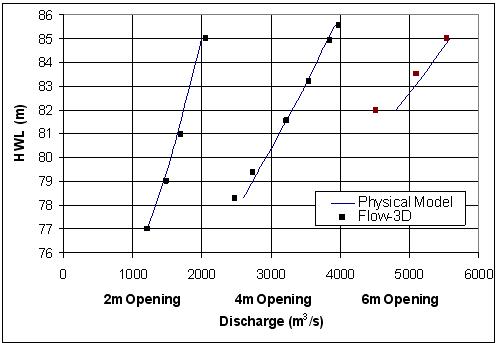

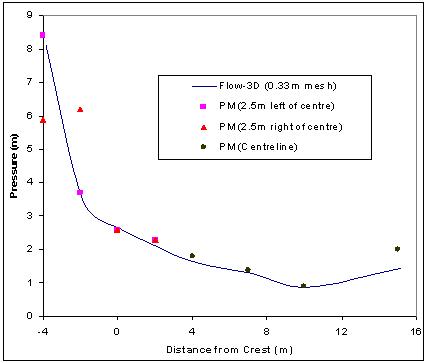

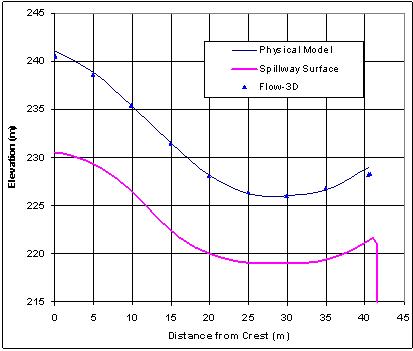

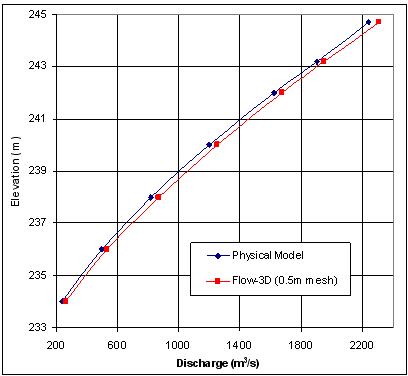

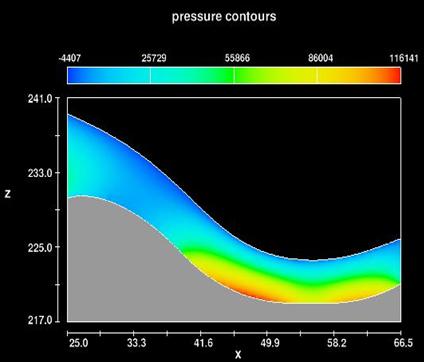

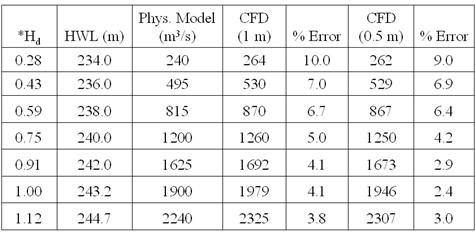

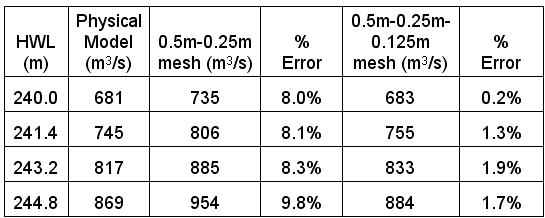

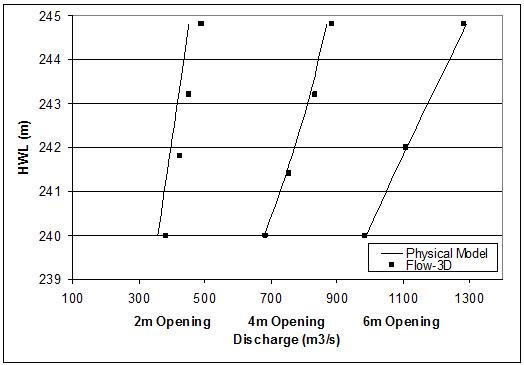

实验结果与数值模拟对比

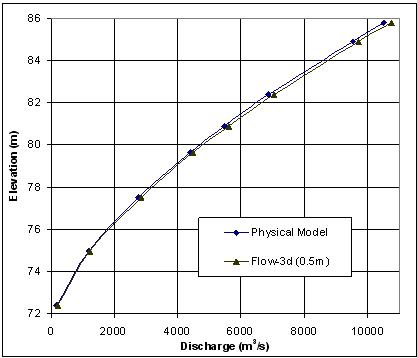

Case2. Limestone Generating Station (1340 MW)

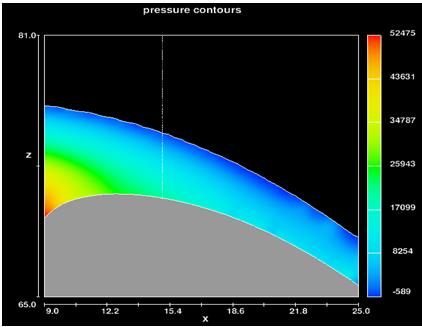

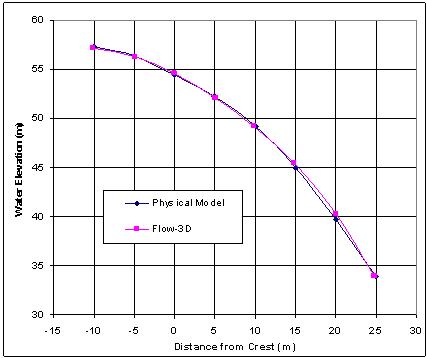

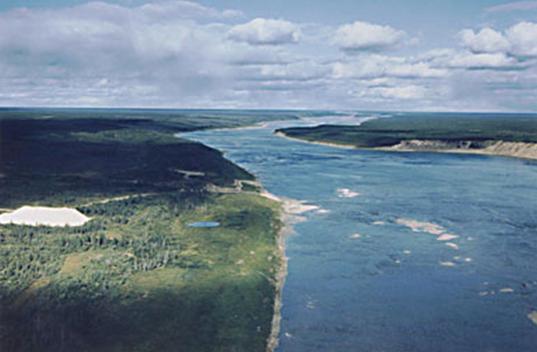

Case3. Potential Conawapa Generating Station

位于 Limestone 28 公里 处，于 1992 年开始进行物理模型验证。
