CASTFLOW总体介绍

电脑辅助压铸流道与浇口设计技术

CASTFLOW 是一套可輔助模具設計者在滿足壓鑄機台泵浦容量限制, 並配合壓鑄模穴中金屬熔湯壓力及速度需求條件下, 快速定義出流道與澆口系統.

CASTFLOW設計方式相當不同於傳統的流道與澆口設計方式, 並排除設計猜測試誤的過程.

CASTFLOW累積15 年來澳洲最大研究機構CSIRO 在壓鑄領域方面的研究. CASTFLOW 流道與澆口設計技術已廣泛的受國際認可並在全球各地使用. Castec Australia Pty. Ltd. 致力於CASTFLOW 技術的研究發展及更新版本, 並行銷全球.

CASTFLOW優點

使用CASTFLOW 技術來設計流道與澆口會有下列實際的優點:

⇒減少氣孔及冷流痕產生.

⇒可生產薄殼鑄件.

⇒縮少試模時間及錯誤.

⇒減少模穴腐蝕及黏模問題, 進而減低模具維護成本及停機時間.

⇒在流道與澆口設計上有效的整合CAD/CAM 系統使模具設計和生產製程更有效率.

CASTFLOW 的流道幾何模型是由3D流道幾何圖形簡化而來. 這個簡化後的幾何圖形可藉由IGES 檔案型式的轉換提供CAD/CAM 系統判讀, 以利在NC 設備中流道切割成形路徑程式的產生.

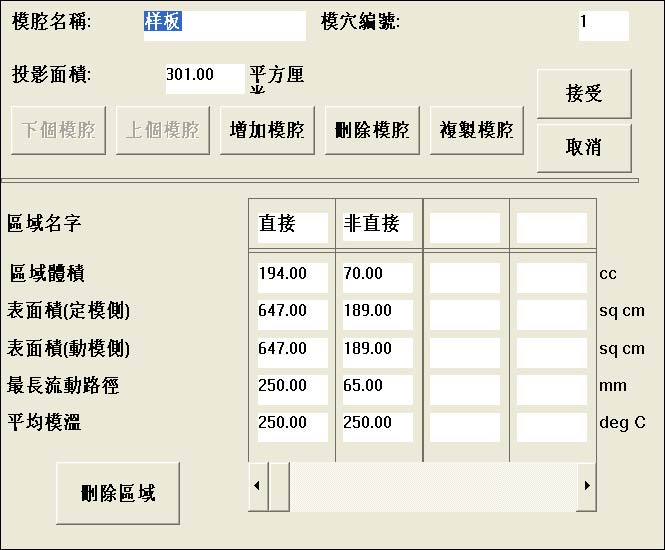

“ 充填區域” 分析的使用在CASTFLOW 中是獨特的一項功用, 可以無須將鑄件特別細部定義, 即可針對模穴充填模式來進行分析. 可以節省大量時間.

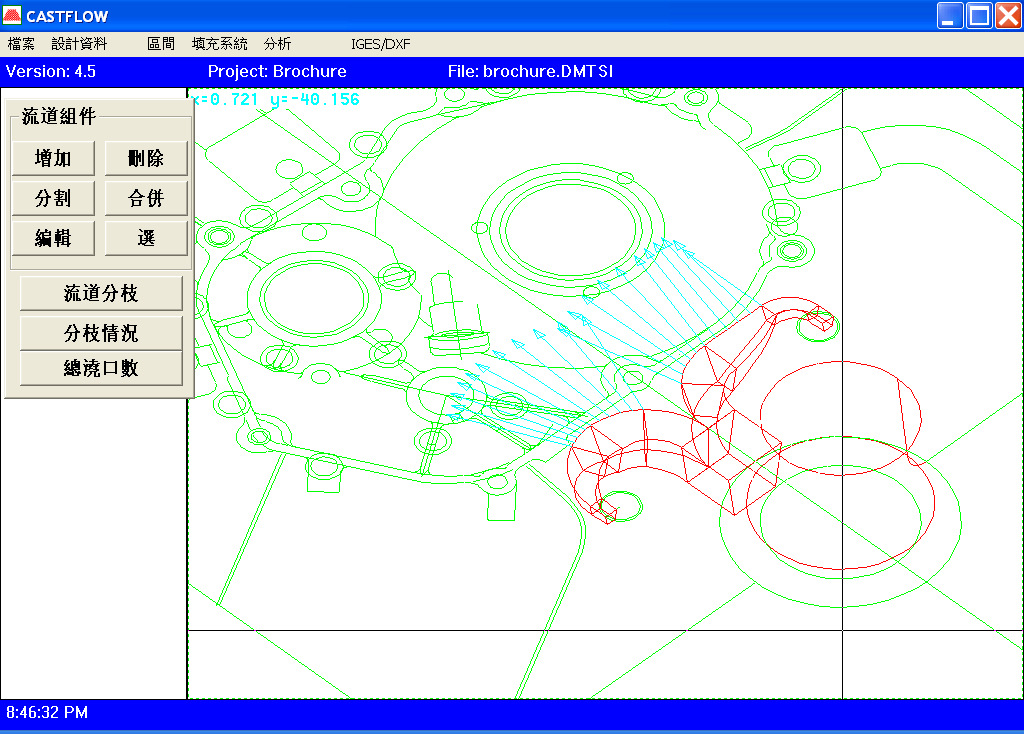

澆口流速向量分析的功能, 如螢幕所示, 顯示噴出澆口之金屬熔湯達到理想的模穴充填模式.

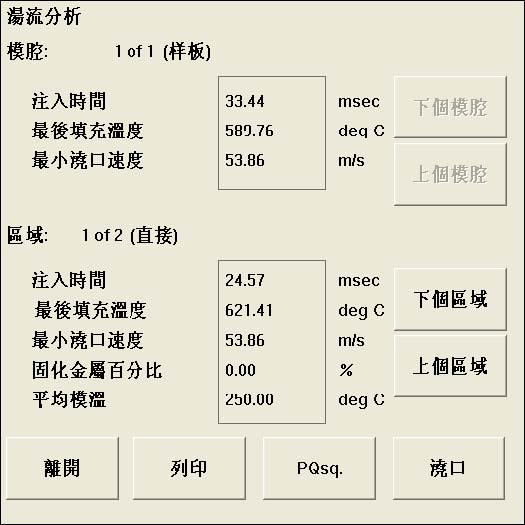

CASTFLOW 流動分析模組顯示每個充填區域在充填過程中的澆口速度, 金屬溫度流失以及凝固百分比. 充填時間的運算功能可輔助判定流道及澆口系統可在同一時間充填所有模穴, 也確定每個模穴承受相同的壓力.

為何選擇CASTFLOW?

⇒使用CASTFLOW, 可在數小時內設計最佳的流道及澆口系統.; ⇒CASTFLOW 流道及澆口設計理念學習簡易, 使它成為訓練模具設計人員的最佳訓練工具.; ⇒CASTFLOW 是一項證實良好的技術, 而且每年被應用於數百套模具的開發.
