工业应用 船舶工业

典型用户——诺斯罗普.格鲁曼—新港，General Dynamics，Lockheed Martin，中国船级社702，

水下爆炸

　　 实船的实验耗资巨大，且由于是瞬态实验很多现象不易发觉，故而数值计算在水下爆炸（UNDEX）的分析中能起到重要的作用。


气泡在水下爆炸中的模拟

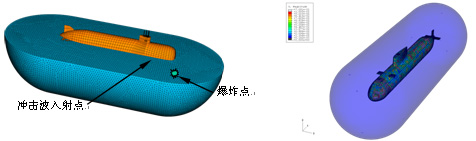

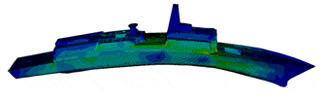

　　 Abaqus中采用Geers-Hunter模型和“waveless”模型来实现气泡加载功能，以及基于压力的空化效应（Cavitation）模型可以很方便的模拟气泡对舰船的二次打击，以及非线性流体的空化效应。下图是国内某研究机构采用Abaqus对某型号的舰艇进行了水下爆炸的气泡脉动研究，气泡到达时间大约是冲击波达到时间后的0.6秒。


船用设备－雷达

　　 国内某研究所对某型号的雷达天线进行了分析，工况包括：自然频率的提取、过盈装配的分析以及风载荷的分析等等。


船用设备－船载设备抗冲击分析

　　 Abaqus推出了专门评估船载设备在受到冲击载荷时的峰值响应的分析工具——DDAM for Abaqus。下图是美国海军水下武器中心采用DDAM for Abaqus对安装在箱式梁上的泵进行了DDAM的分析，获得了其受到冲击时的峰值响应情况，以及部件对整体模态的贡献。


船用设备－电子设备热分析

　　 Abaqus强大的热分析功能，使得许多著名电子厂商采用Abaqus来分析电子设备的热问题，如摩托罗拉，英特尔，诺基亚，飞利浦，惠普，IBM和华为公司等。

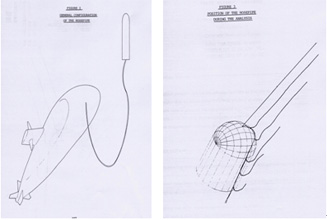

　　鱼雷－线导鱼雷的导线沿潜艇外壳运动的分析：用Abaqus研究了当鱼雷发射后进入由潜艇运动引起的流场时套管的运动，在分析中用到许多Abaqus非线性分析功能，如杂交梁单元，大变形分析，非线性动态响应直接积分，撞击硬表面……


鱼雷噪声分析

　　 Abaqus具有杰出的声学分析功能，提供的声场单元，计算效率高精度好。美国海军水下武器中心的发射和导弹系统部利用Abaqus/Standard对某型号的鱼雷进行了运行中的噪声分析，得到了鱼雷周围的声场信息。

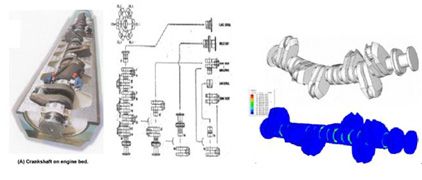

动力系统－船用柴油机曲轴装配过程模拟分析：

套轴依次加热进行装配        整体结构的残余变形

USS IOWA 事故的结构分析 (Finished by Sandia National Laboratories)：

　　 1989年4月19日美国USS IOWA战列舰2号炮塔发生无法解释的爆炸， 47名人员死亡。美国海军推断，推进炸药爆炸促成了击发拴座(rammermans seat)进入操作杆弧座（quadrant）或等效于在事故中拴的速度很低。本例用Abaqus/Explicit对击发拴座的运动进行分析。

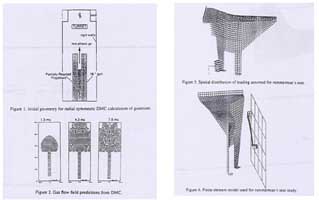

16英寸火炮添装装置机理  上图:击发拴座(rammerman’s seat)载荷的空间分布
下图:击发拴座(rammerman’s seat)有限元分析模型
船舶结构搁浅损伤分析
船舶搁浅是一种经常发生的事故，有限元仿真模拟搁浅过程，可以提供设计和分析依据。
碰撞过程：由Abaqus/Explicit实现。



运动开始0.0743s后发生碰撞；运动开始1.1s后结构出现最大应力；最大应力发生在碰撞点附近。

金属热加工


Abaqus拥有强大的热—力耦合分析功能，可以分析顺序耦合和完全耦合的热力学问题。在Abaqus中建立线加热的模型，可以在模型中考虑传导、对流和辐射，并且通常需要在激光作用的部位进行局部加密网格，Abaqus提供了这一功能。下图是三星重工集团采用Abaqus对激光线加热的分析结果。
